El ensayo de integridad de pilotes es una prueba no destructiva que permite evaluar la continuidad de un pilote e identificar indicios de posibles variaciones en su sección o en la homogeneidad del material. Su aplicación aporta información técnica sobre elementos de cimentación que, una vez construidos, no pueden inspeccionarse visualmente en toda su longitud.
Una de las técnicas más utilizadas es la prueba PIT de baja deformación, basada en el método Pulso-Eco. A partir de un impacto controlado y del análisis de la respuesta del pilote, es posible obtener información que complementa el control de calidad de cimentaciones profundas.
¿Qué es el ensayo PIT y cómo funciona el método Pulso-Eco?

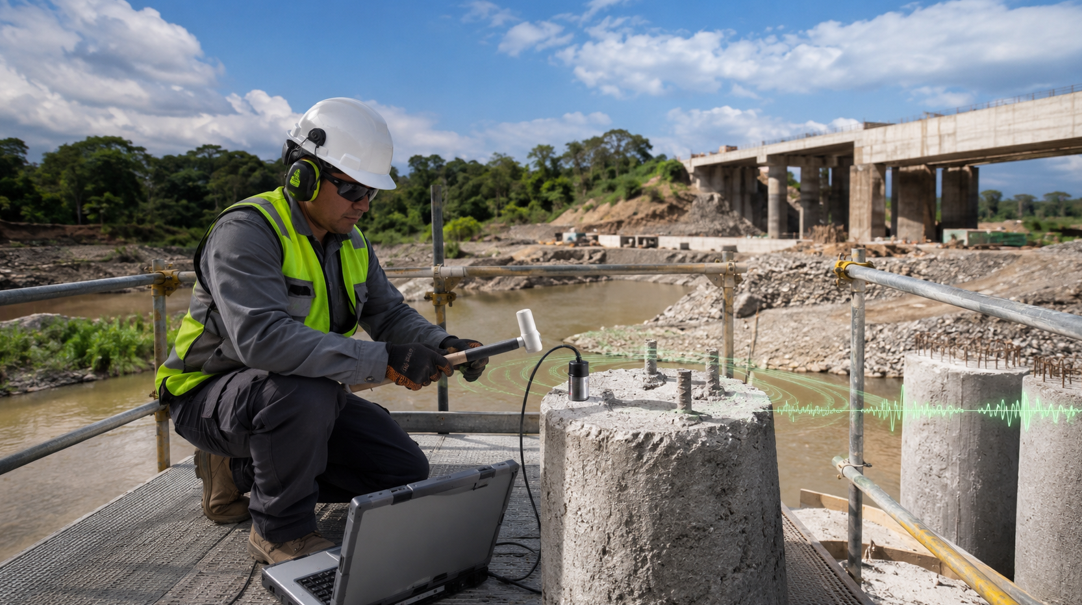

El ensayo PIT, también conocido como prueba de integridad de pilotes de baja deformación, analiza la propagación de una onda a través del elemento. Para generarla, se aplica un impacto ligero sobre la cabeza del pilote mientras un sensor registra su respuesta.
La onda se desplaza a lo largo del pilote y produce reflexiones cuando encuentra cambios en las características del elemento o llega a su extremo. Los registros obtenidos se representan mediante reflectogramas. Su interpretación permite reconocer comportamientos que podrían relacionarse con variaciones internas y estimar la longitud efectiva del pilote.
¿Qué información aporta una prueba de integridad de pilotes?
El análisis de los reflectogramas puede aportar información sobre:
- La continuidad del pilote.
- Posibles variaciones en su sección.
- Cambios de impedancia.
- Diferencias relacionadas con la homogeneidad del material.
- La estimación de su longitud efectiva.
Estos resultados constituyen indicios técnicos que deben analizarse junto con la información geotécnica y los antecedentes constructivos del proyecto. La prueba no genera por sí sola un diagnóstico absoluto sobre el estado del pilote.
¿Por qué realizar un ensayo de integridad de pilotes?

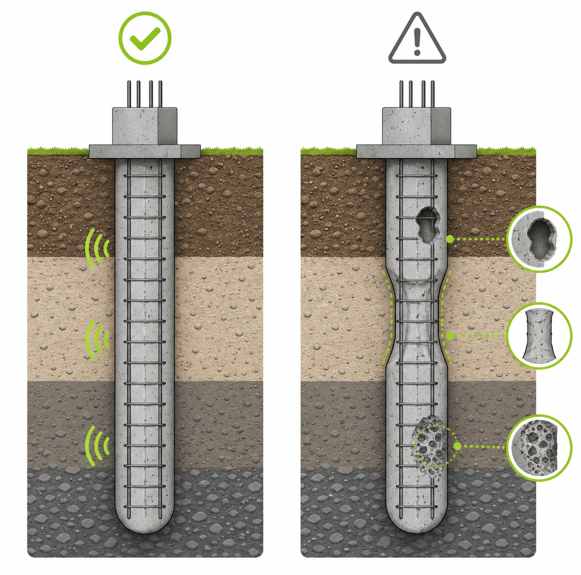

Las irregularidades internas de un pilote no siempre son visibles desde la superficie. El ensayo permite evaluar su continuidad, respaldar el control de calidad e identificar si se requieren verificaciones complementarias antes de avanzar con la obra.
Puede aplicarse en edificios, puentes, instalaciones industriales, proyectos mineros y otras infraestructuras con cimentaciones profundas.
Conclusión
El ensayo de integridad de pilotes aporta información sobre la continuidad y posibles variaciones internas del elemento, complementando el control técnico de la cimentación.

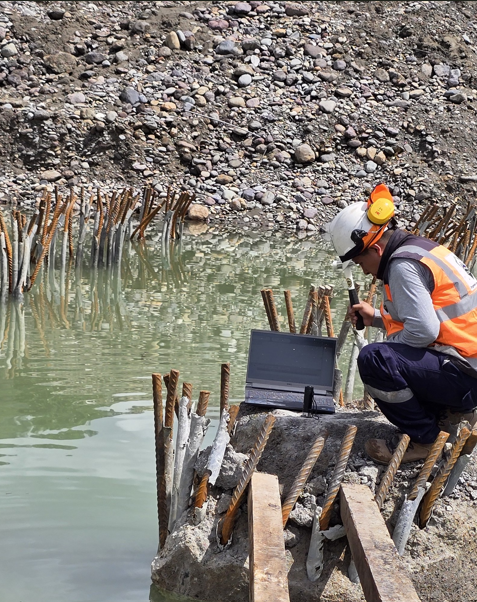

Geoteknik realiza ensayos PIT mediante el método Pulso-Eco, desde la adquisición de datos hasta el análisis técnico de resultados.
