Del campo al modelo Sísmico
En refracción sísmica, los tiempos de arribo de las ondas P registrados en cada geófono se organizan en gráficas tiempo–distancia llamadas dromócronas. Estas curvas son la base para estimar velocidades sísmicas, identificar discontinuidades y convertir datos crudos en un perfil sísmico que caracteriza el subsuelo con criterio ingenieril.
¿Por qué son importantes?
La pendiente de la dromócrona (1/velocidad aparente) revela propiedades del medio como compacidad, porosidad o saturación. Cambios de pendiente y quiebres en la curva indican variaciones litológicas, contactos entre materiales o presencia de niveles más veloces a mayor profundidad. Una lectura rigurosa de estas curvas permite:
- Definir velocidades de onda P por capas.
- Ubicar interfaces y estimar espesores.
- Reducir ambigüedades en el modelado y mejorar la calidad del diseño geotécnico.
Del dato crudo al perfil sísmico
Este proceso se desarrolla en diferentes etapas, que van desde la adquisición de datos hasta la obtención del modelo sísmico final.

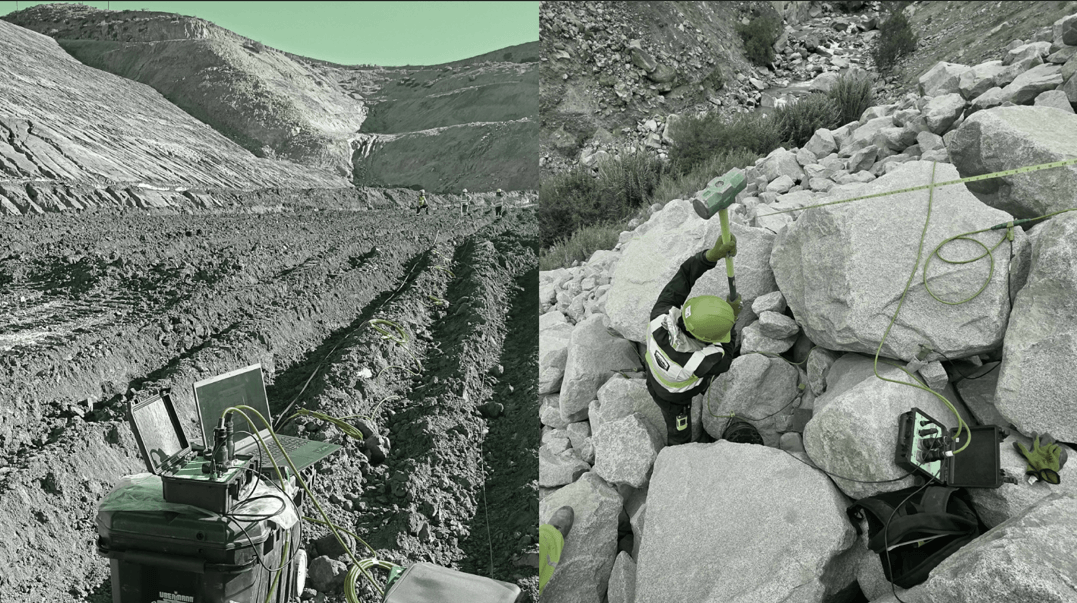

- Adquisición en campo: se ejecutan disparos controlados y se registran tiempos de arribo en una línea instrumentada.
- Construcción de dromócronas: se grafican los tiempos en función de la distancia fuente–sensor, identificando segmentos lineales y puntos de quiebre.
- Cálculo y verificación: a partir de las pendientes se estiman velocidades aparentes; con métodos como intercepto e inversión se obtienen velocidades reales y profundidades de capa.
- Modelo sísmico: se genera el perfil de velocidades que servirá para correlacionar con ensayos geotécnicos y apoyar decisiones de ingeniería y exploración.
En GEOTEKNIK integramos curvas dromocrónicas con otros métodos geofísicos para entregar resultados de alta precisión en proyectos de ingeniería y exploración.
