Lugar:
La Joya, Arequipa
Área:
Geofísica

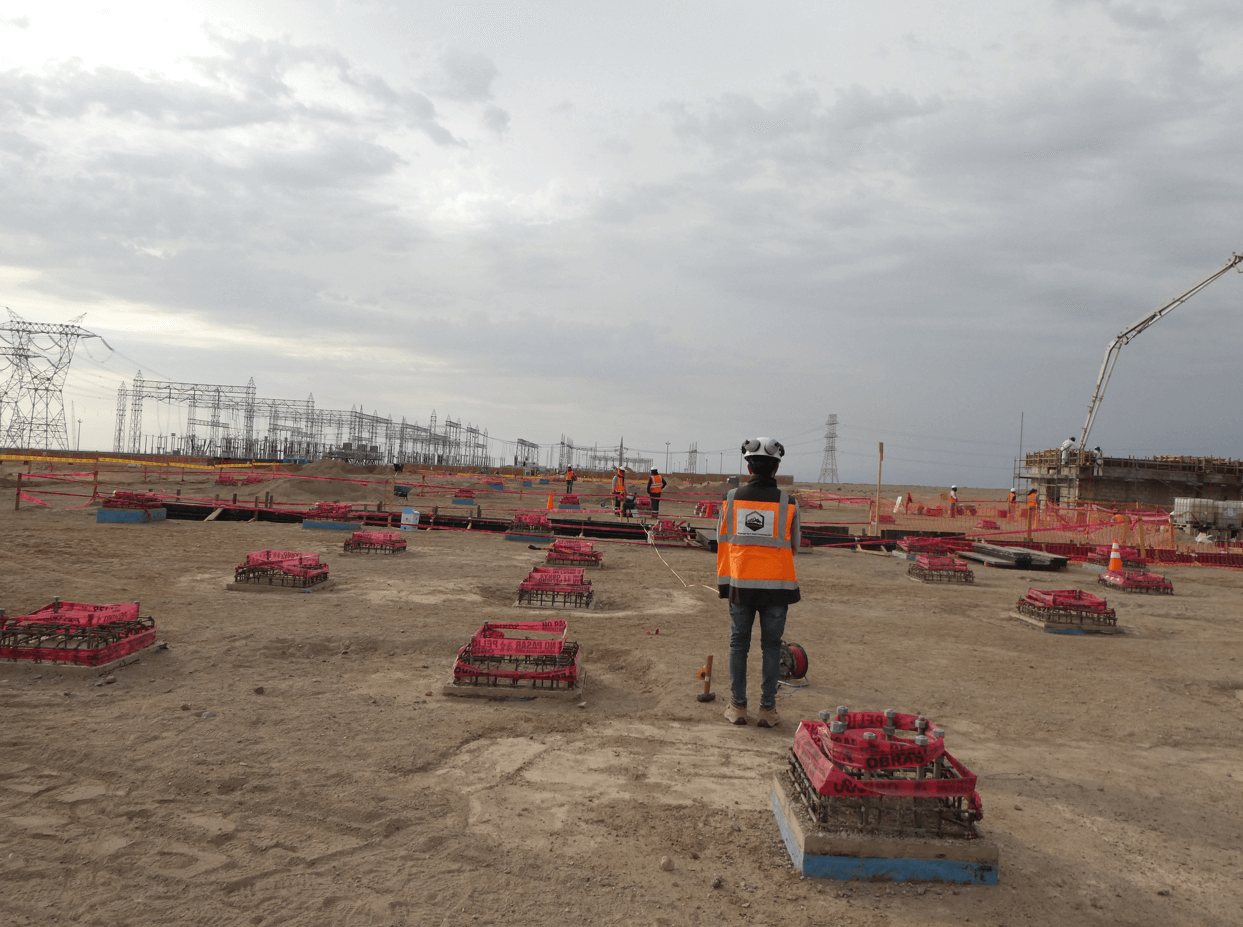

Como parte de la planificación para la ampliación de infraestructura eléctrica en el sur del país, se requirió información precisa sobre las características del subsuelo en el área de la nueva subestación San José 220 kV. La ausencia de datos geotécnicos confiables podía representar riesgos técnicos y económicos, afectando el diseño y la ejecución de las obras civiles y electromecánicas.
En este contexto, desarrollamos un estudio geofísico mediante Sondaje Eléctrico Vertical (SEV), para caracterizar los materiales, identificar estructuras geoeléctricas y determinar la profundidad de posibles acuíferos y de la capa impermeable. El levantamiento incluyó 13 puntos de medición, siguiendo protocolos y normas internacionales aplicables al sector eléctrico.
Objetivo del estudio:
Caracterizar los materiales presentes en el área de intervención, determinando sus propiedades geoeléctricas en un total de 13 puntos estratégicamente distribuidos. Asimismo, se buscó establecer perfiles geoeléctricos correlacionados con la geología local, identificar estructuras acuíferas y definir con precisión la profundidad del basamento impermeable.
Metodología:

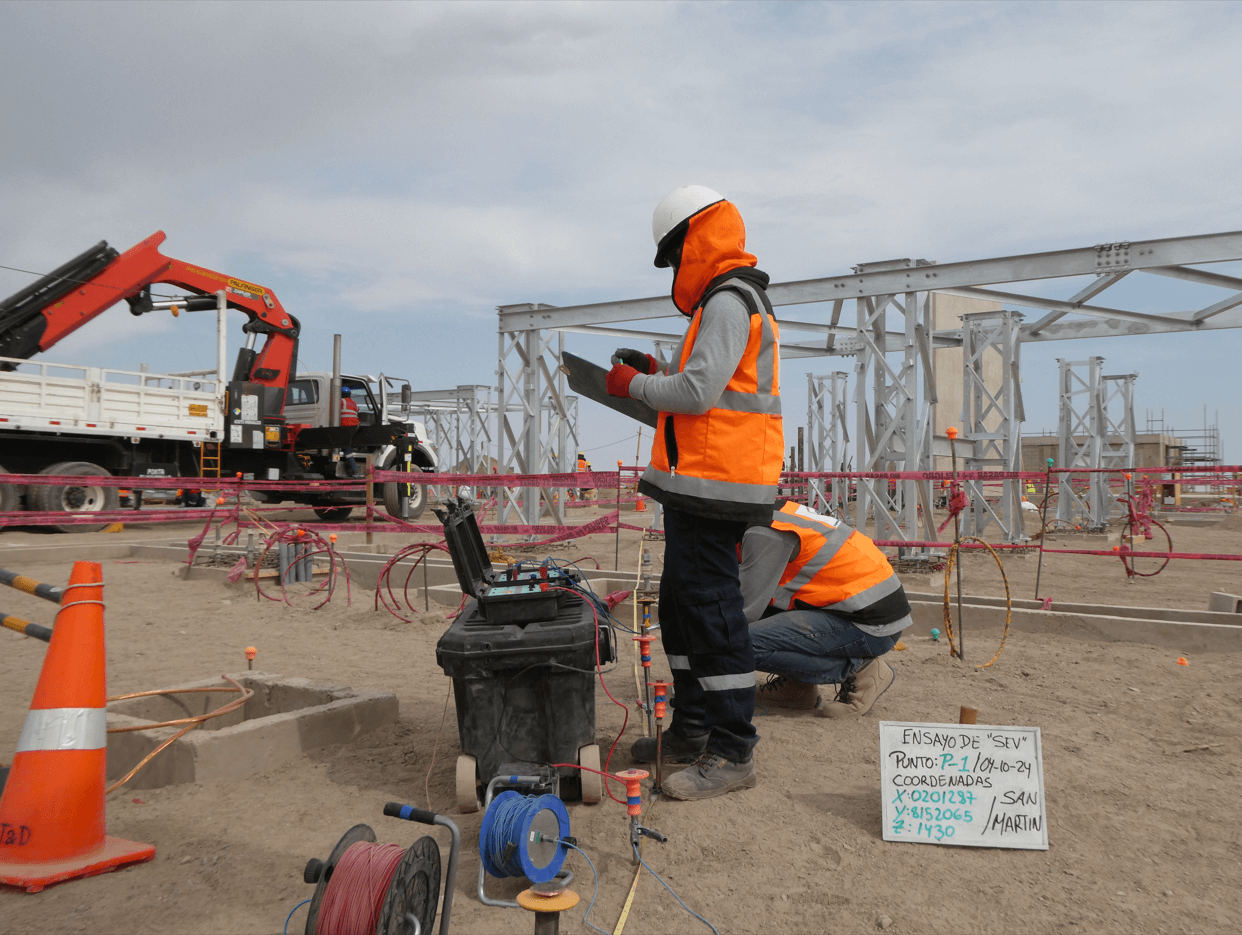

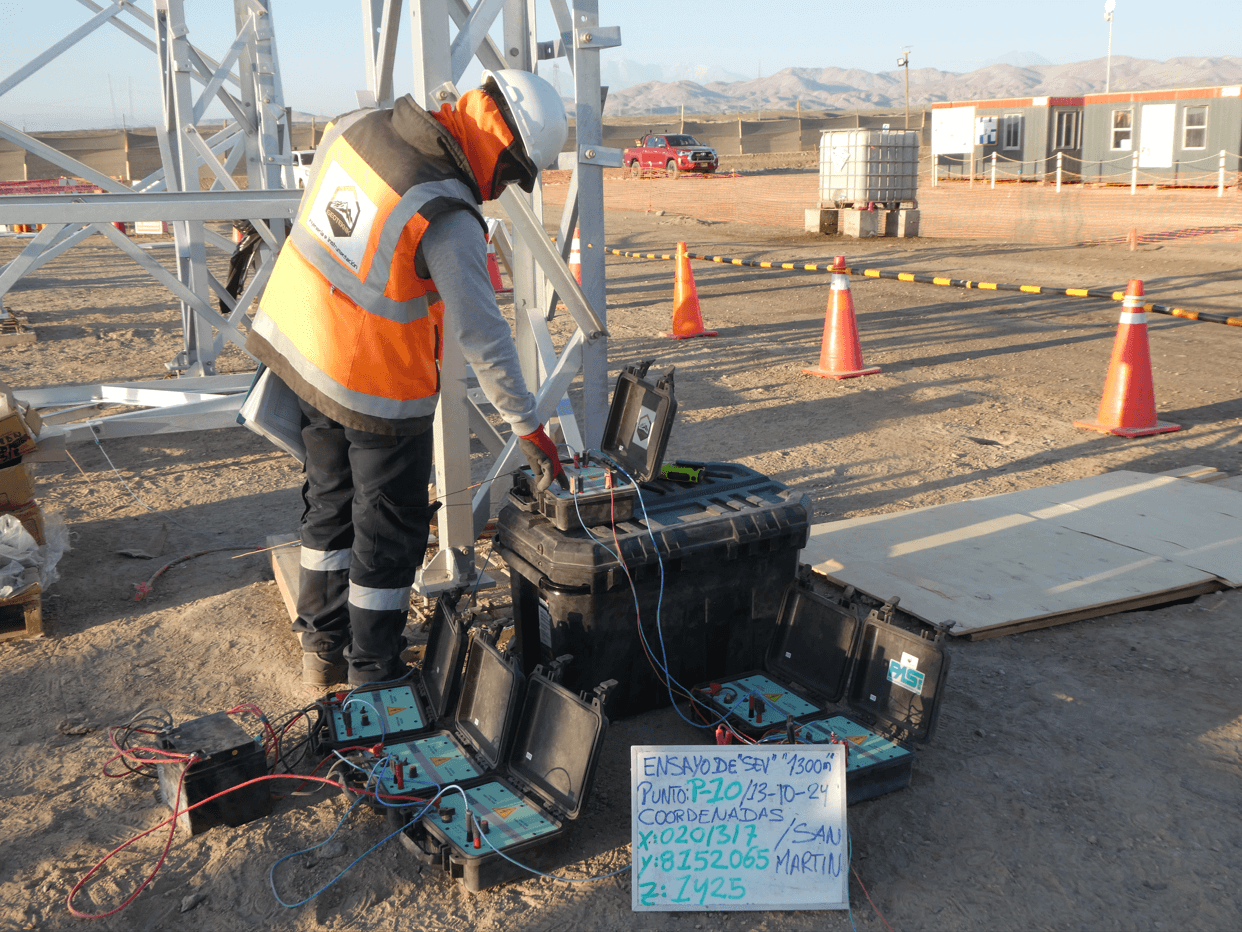

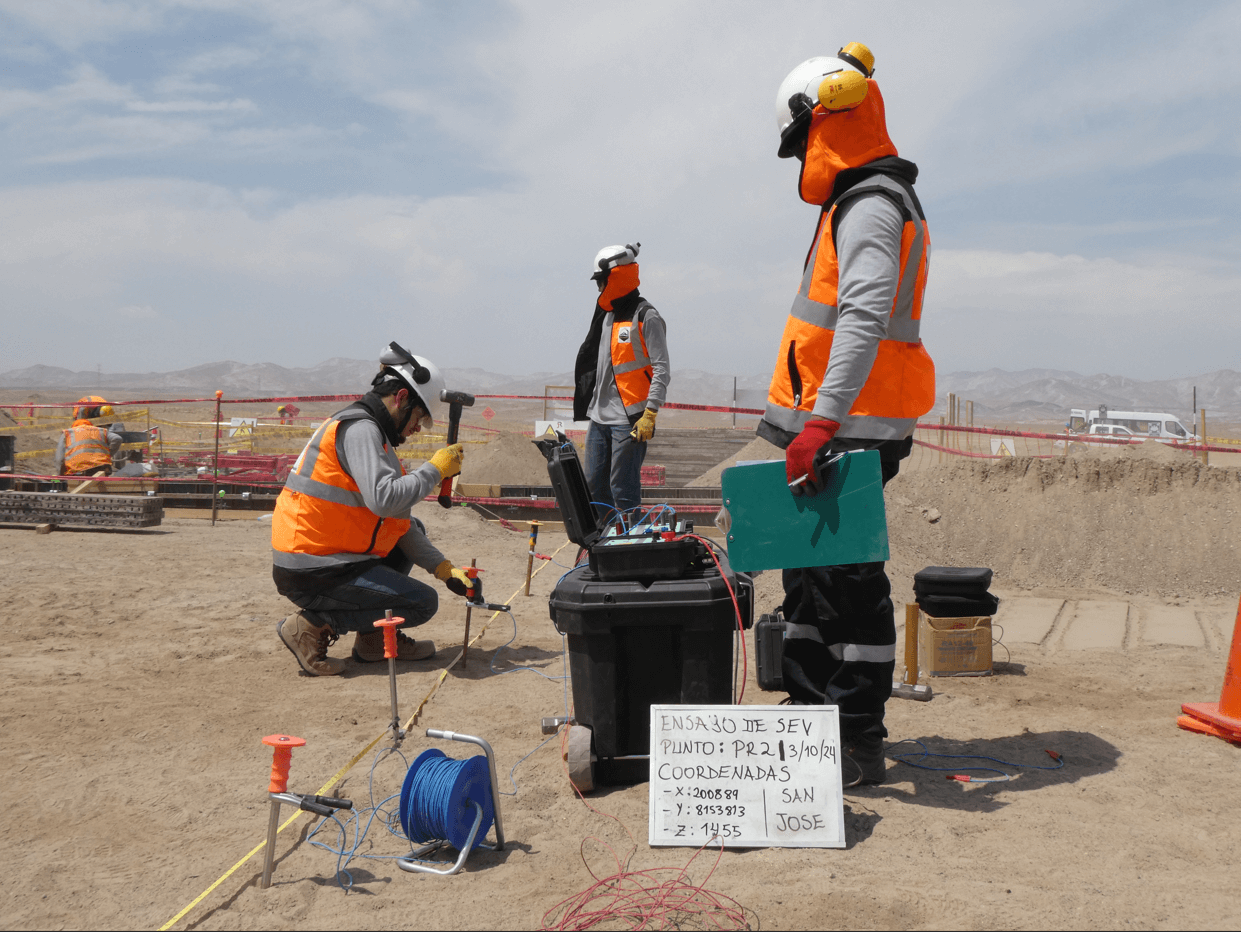

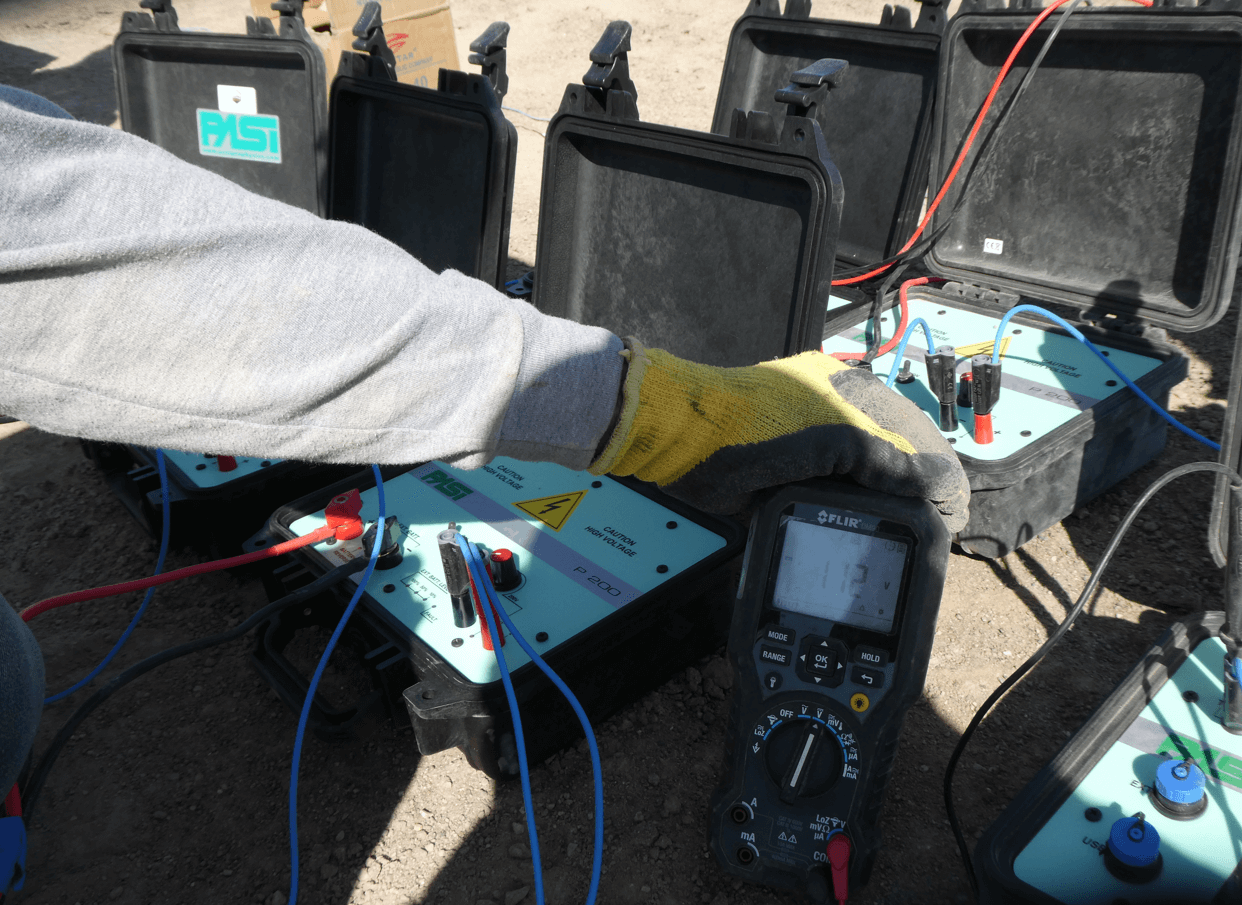

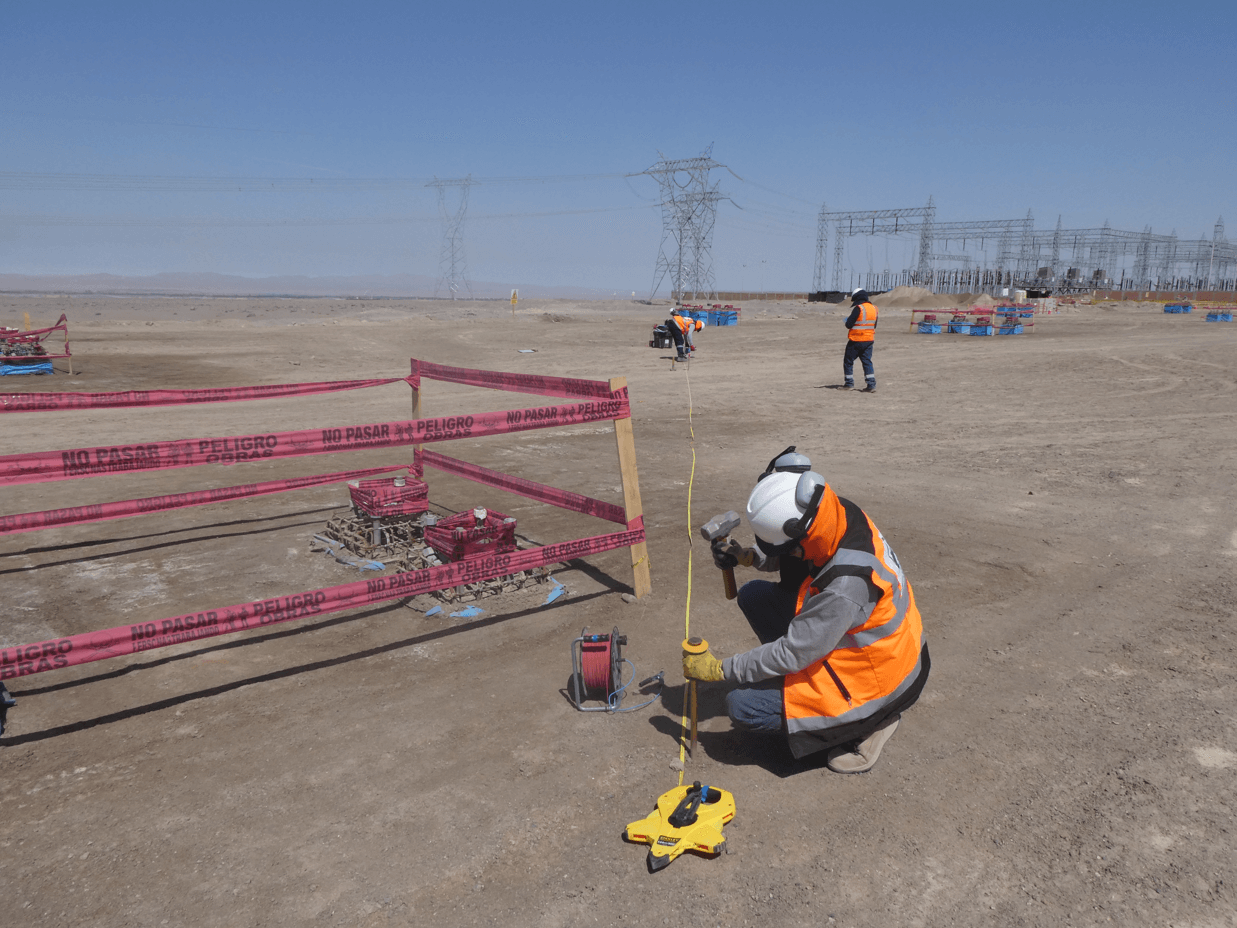

Las actividades se iniciaron con el reconocimiento de la zona de estudio, evaluando las condiciones del terreno y posibles riesgos asociados. Posteriormente, se procedió a la instalación de equipos y el tendido de electrodos de acuerdo con el plan de mediciones establecido. La adquisición de datos se realizó utilizando un resistivímetro modelo RM-1 PASI y cinco energizadores P200, aplicando la configuración de electrodos Schlumberger. Finalmente, la información obtenida fue procesada mediante el software IPI2WIN, que permitió desarrollar el modelamiento inverso y definir con precisión las capas del subsuelo.
Impacto del Servicio:
Cada punto de medición presentó una configuración geoeléctrica particular, confirmando la necesidad de realizar un análisis detallado en toda el área de la ampliación de la subestación.
En el SEV-7, por ejemplo, se identificó la presencia de un horizonte H4 con condiciones hidrogeológicas favorables, a una profundidad aproximada de 161 metros, lo que sugiere una posible estructura acuífera de interés para la zona.
La información obtenida fue integrada en perfiles geoeléctricos y correlacionada con la geología local, aportando datos clave para la ingeniería de detalle. Estos resultados fortalecen la planificación de las obras civiles y electromecánicas, minimizan riesgos y optimizan la eficiencia técnica del proyecto.
