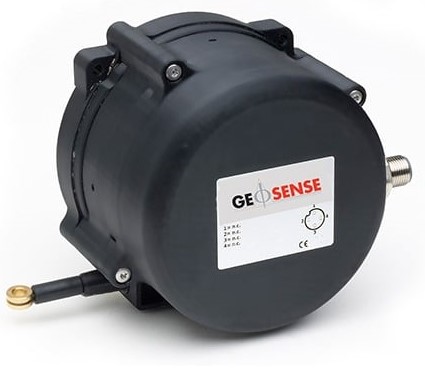

Extensómetro de Hilo de Largo Alcance – Geosense
Marca:
Geosense
Modelo:
GEO-XW100
Descripción:
El Extensómetro de Hilo de Largo Alcance GEO-XW100 de Geosense mide desplazamientos entre dos anclajes mediante un transductor potenciómico y un cable de acero de alta resistencia. Permite monitorear grietas, fallas, movimientos de ladera y desplazamientos estructurales en distancias mayores, con opción de instalar el cable expuesto o protegido dentro de una funda. Su diseño robusto y gran rango operativo lo hacen adecuado para monitoreo continuo en entornos exigentes.
Ventajas:
-
Medición de desplazamientos de largo alcance entre dos puntos.
-
Rango ampliable mediante kit de extensión del cable.
-
Instalación horizontal o vertical en roca, concreto o taludes.
-
Opción de cable expuesto o protegido en funda para deslizamientos.
-
Transductor potenciómico alojado en gabinete robusto de acero.
-
Compatible con monitoreo remoto vía señal 4–20 mA.
-
Precisión estable en ambientes climáticos exigentes.
Características técnicas:
- Tipo de sensor: Transductor lineal potenciómico.
- Rango de desplazamiento: 1.8 m a 8.3 m (según modelo).
- Precisión: ±1 mm (dependiente de temperatura).
- Resolución: Infinita.
- No linealidad: ±0.25 % FS (1.8–4.3 m) / ±0.5 % FS (4.8–8.3 m).
- Repetibilidad: ±0.03 mm.
- Salida: 4–20 mA.
- Alimentación: 12–30 VDC.
- Instalación: Cable expuesto + anclaje, o cable en funda con poste o soterrado.
- Aplicación: Fallas geológicas, grietas activas, taludes, monitoreo de laderas.
- Protección: Caja metálica resistente para montaje exterior.
