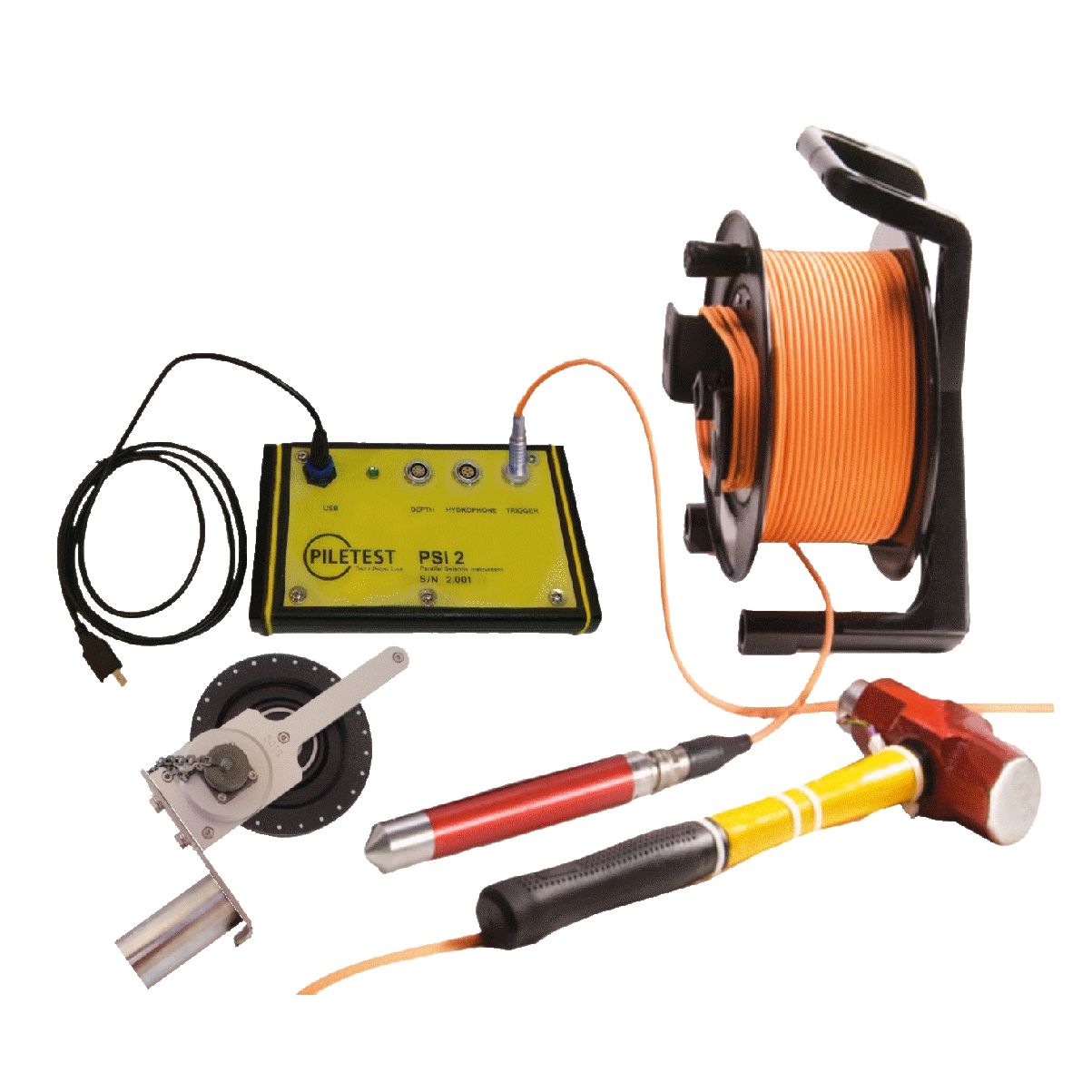

Equipo de Sísmica Paralela – Piletest
Marca:
Piletest
Modelo:
PSI
Descripción:
El equipo de sísmica paralela de Piletest utiliza el bien conocido método de la sísmica paralela para establecer la profundidad de las cimentaciones existentes (en particular pilotes), donde la superestructura impide el acceso a la cabeza de los pilotes.
El ensayo requiere la instalación de un tubo de plástico de acceso en paralelo y lo más cerca posible al pilote de prueba. El tubo debe ser llevado a una profundidad mayor que la profundidad estimada del pilote, unos 8 – 10 m por debajo, y se debe llenar de agua. En suelos no saturados el sondeo debe ser inyectado para que el tubo tenga un buen acoplamiento acústico con el suelo circundante.
Ventajas:
-
Cumple con el estándar AFNOR NF P94-160-3
-
Fácil de usar: por lo general el aprendizaje es autodidacta en menos de un día. No se necesita una costosa formación adicional.
-
Se conecta a cualquier PC/ordenador portátil a través de un puerto USB estándar.
-
Asistencia para la interpretación y servicio de segunda opinión incluidos.
Características técnicas:
- Hidrófono: 100Hz – 4 KHz en carcasa de acero de 25mm diámetro
- Cables: De poliuretano de alta resistencia en carrete.
- Frecuencia de muestreo: 50 kHz (20 μS de resolución).
- Ganancia: 16bit A/D + 14 niveles de ganancia = rango dinámico de 30 bits.
- Contador de profundidad: Resolución de 3mm. Error <0.1%
- Cumplimiento de Normativas: AFNOR NF P94-160-3
- Longitud de los pilotes: Desde 1 hasta 50 m
- Productividad: 10 – 15 minutos por pilote (típico).
- Almacenamiento: Ilimitado.
- Requerimiento para PC/Laptop: Windows 7 / 8 / 10. Resolución de 800×600 o más.
- Informes: Tiempo de llegada—Profundidad | Profundidad de la punta del pilote | Velocidad de la onda en el pilote.
- Carcasa: Robusta a prueba de agua y condiciones ambientales adversas.
- Alimentación: Externa de la conexión USB de la PC o Tablet que se le conecte.
- Rango de temperatura de funcionamiento: -25 °C a +50 °C
- Protección: IP67
- Dimensiones: 210 mm largo x 140 mm ancho x 40 mm alto (solo el instrumento)
- Peso: 2.3 kg
