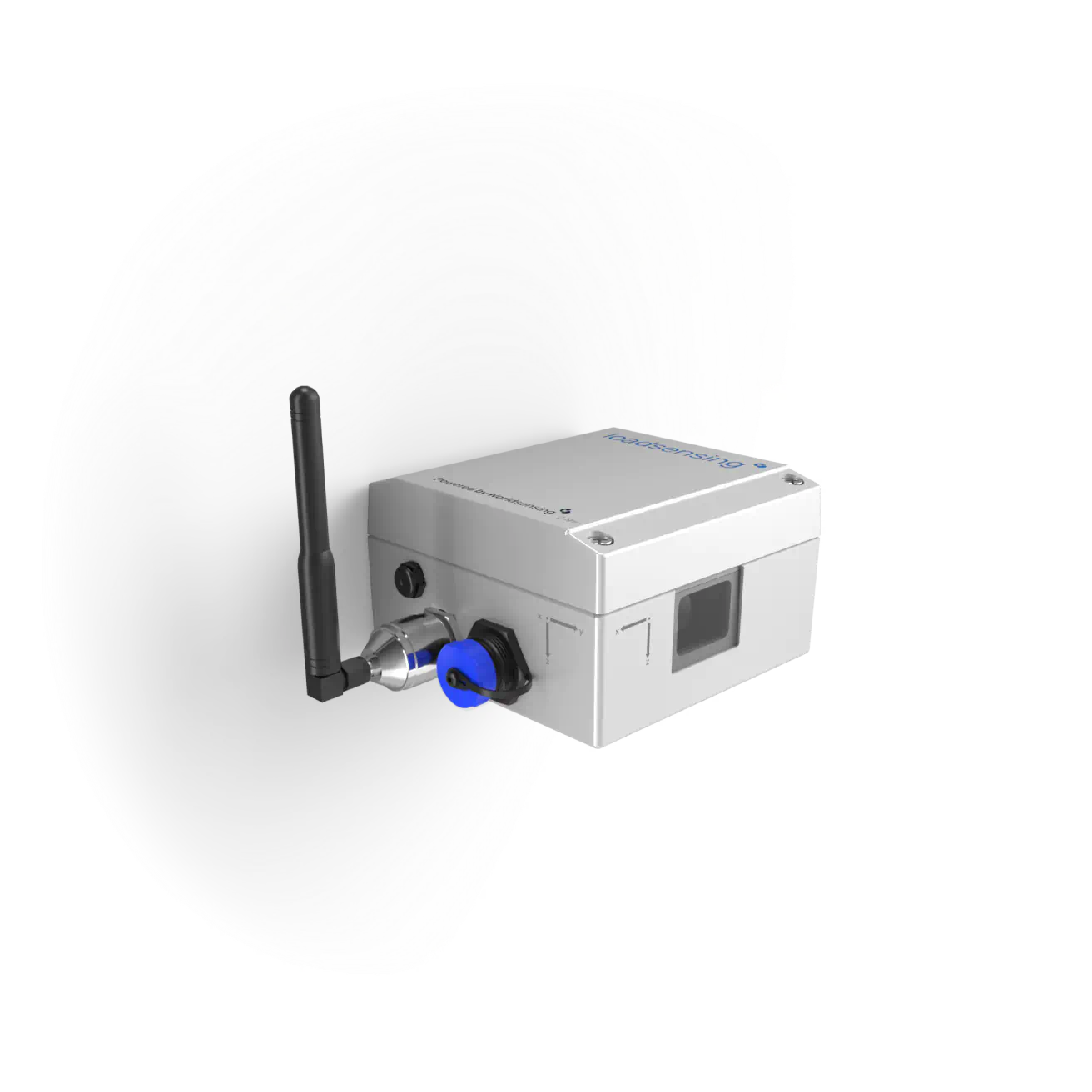

Nodo Tiltmeter Láser – Worldsensing
Marca:
Worldsensing
Modelo:
LS-G6-LAS-TIL90
Descripción:
El Nodo Tiltmeter Láser de Worldsensing utiliza un láser para medir la distancia a los puntos de referencia y un inclinómetro para detectar desviaciones verticales en el suelo o las estructuras.
Medidor de distancia láser, inclinómetro y registrador de datos 3 en 1 diseñado para proporcionar datos robustos al monitorear inclinaciones, movimientos y asentamientos diferenciales de pendientes o infraestructura.
Método no intrusivo, probado en campo, para el monitoreo de convergencia con mínima interferencia en las actividades de tunelaje.
Cuando se utiliza en proyectos de tunelaje, se puede mover después de que los desplazamientos relativos medidos se hayan estabilizado y reubicado en el revestimiento final.
Aproveche la potencia del sensor inalámbrico 3 en 1 LaserTilt90 de Worldsensing para monitorear la convergencia en rampas de entrada, túneles, galerías y cualquier excavación subterránea. El LaserTilt90 se puede reubicar fácilmente a lo largo de las secciones transversales de convergencia hasta el frente de la excavación o hasta que los desplazamientos relativos medidos se estabilicen cuando se reduce la frecuencia requerida de las mediciones. También se puede utilizar cuando se requiere un monitoreo permanente.
Ventajas:
-
Gran alcance de comunicación bajo tierra, hasta 10 km utilizando repetidores
-
Compatible con configuraciones de red única y red múltiple de Worldsensing
-
Medición para opciones de instalación flexibles.
-
Permite correlacionar cambios con las fases de excavación.
-
Asentamiento vertical en la corona de un túnel midiendo la distancia relativa y el ángulo.
-
Configuración previa disponible en la App para configurar rápidamente un conjunto de inclinómetros en el mismo Proyecto.
Características técnicas:
- Tipo de sensor Medidor de distancia láser 2 en 1 y acelerómetro MEMS de
3 ejes. - Fuente de poder 2 baterías reemplazables de tamaño C de 3.6 V.
- Memoria 100 000 lecturas que incluyen tiempo, distancia y mediciones
de inclinómetro de 3 ejes. - Transmisión de datos Comunicaciones por radio LoRa (ISM sub-GHz).
- Temperatura de funcionamiento -40 ºC a 80 ºC.
- Protección contra la intemperie IP68.
- Configuración del sistema Localmente a través de la aplicación Worldsensing o de forma remota utilizando CMT Edge en implementaciones de red única y CMT Cloud en implementaciones de redes múltiples.
Medidor de distancia láser
- Sensor Láser visible clase II con 655 nm
- Potencia del láser De 0.75 a 0.95 mW
- Resolución 0.1 mm
- Repetibilidad (1 sigma) 0.15 mm
- Exactitud ±1 mm a 10 m; ±4 mm a 50 m; ±16 mm a 150 m
Inclinómetro
- Sensor Acelerómetro MEMS de 3 ejes
- Rango ±90º
- Precisión (±4º) ±0.005
- Repetibilidad <0.0003º
- Resolución ±0.0001º
- Resolución del sensor 0.1 ºC de temperatura
