Péndulo Directo e Invertido – Geosense
Marca:
Geosense
Modelo:
HPS-3500 (Directo) / IPS-3000 (Invertido)
Descripción:
Los péndulos directo e invertido Geosense están diseñados para medir la rotación y desplazamiento horizontal de estructuras de gran escala como presas, diques, puentes o edificios altos, mediante el monitoreo de una línea vertical de referencia.

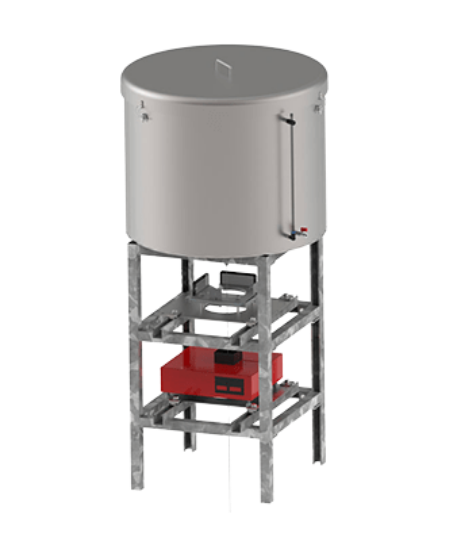

El péndulo directo (HPS-3500) utiliza un punto fijo superior con un peso sumergido que estabiliza los movimientos, mientras que el péndulo invertido (IPS-3000) emplea una boya en un tanque de agua para generar la tensión necesaria desde la base de la estructura.
Ambos sistemas permiten obtener mediciones precisas de inclinación y traslación, con lectura manual o remota mediante unidades automáticas TP-2000, garantizando fiabilidad y estabilidad a largo plazo.
Ventajas:
-
Medición precisa de rotaciones y desplazamientos estructurales.
-
Lectura manual o automática (TP-2000).
-
Cable de acero inoxidable con alineación vertical constante.
-
Diseño robusto para monitoreo a largo plazo en presas, puentes y edificios.
-
Sistema de amortiguación que reduce interferencias por aire o vibraciones.
-
Alta estabilidad frente a cambios térmicos y condiciones ambientales.
-
Compatible con plataformas de monitoreo remoto Geosense.
Características técnicas:
- Modelo directo (HPS-3500): Punto fijo superior con peso sumergido.
- Modelo invertido (IPS-3000): Punto fijo inferior con flotador en tanque de agua.
- Cable: Acero inoxidable de alta tensión.
- Lectura: Manual (óptica) o automática (TP-2000).
- Resolución: Hasta 0.01 mm.
- Rango de operación: ±25 mm a ±75 mm (según configuración).
- Comunicación: RS485 / salida 4–20 mA (en versión automática).
- Temperatura de trabajo: -15 °C a +60 °C.
