Extensómetro Magnético – Geosense
Marca:
Geosense
Modelo:
GXM Range
Descripción:
El Extensómetro Magnético GXM Range de Geosense permite medir asentamientos y levantamientos mediante objetivos magnéticos distribuidos a lo largo de una tubería central. Las lecturas se obtienen con una sonda Reed Switch Probe, identificando la profundidad y magnitud del movimiento del terreno. Es una solución versátil para fundaciones, excavaciones, terraplenes y estructuras de contención, adaptándose a múltiples configuraciones gracias a sus distintas variantes GXM.
Ventajas:
-
Monitoreo preciso de asentamientos y levantamientos en diferentes profundidades.
-
Identifica posición exacta del movimiento dentro del perfil del terreno.
-
Compatible con aplicaciones en perforaciones, rellenos y estructuras de contención.
-
Variantes especializadas (GXM-100, 100P, 100T, 200, 200P, 200T, 300, 300i).
-
Lectura mediante sonda Reed Switch Probe con alta repetibilidad.
-
Puede combinar asentamiento + inclinación en versiones avanzadas.
-
Sistema modular adaptable a diferentes condiciones de obra.
Características técnicas:
- Tubería de acceso: Configuraciones para relleno, perforación o casing inclinométrico.

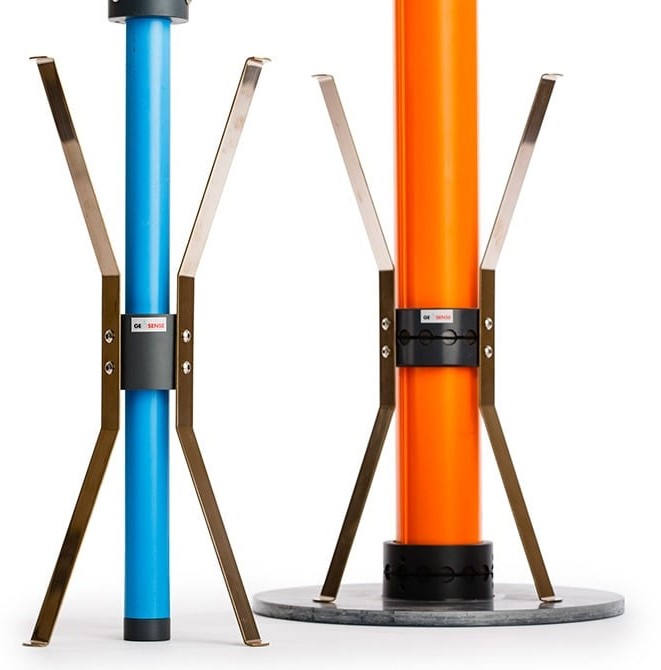

- Tipos de objetivos: Arañas magnéticas, platos magnéticos, sistemas combinados.
- Variantes: GXM-100 / 100P / 100T – Asentamiento y levantamiento en boreholes o rellenos. GXM-200 / 200P / 200T – Asentamiento + inclinación en casing inclinométrico. GXM-300 / 300i – Tubo central desolidarizado para grandes movimientos.
- Método de lectura: Reed Switch Probe.
- Aplicación: Fundaciones, excavaciones, terraplenes, túneles, muros pantalla.
