Clino Extensómetro In Place 3D – Geosense
Marca:
Geosense
Modelo:
IPI-X
Descripción:

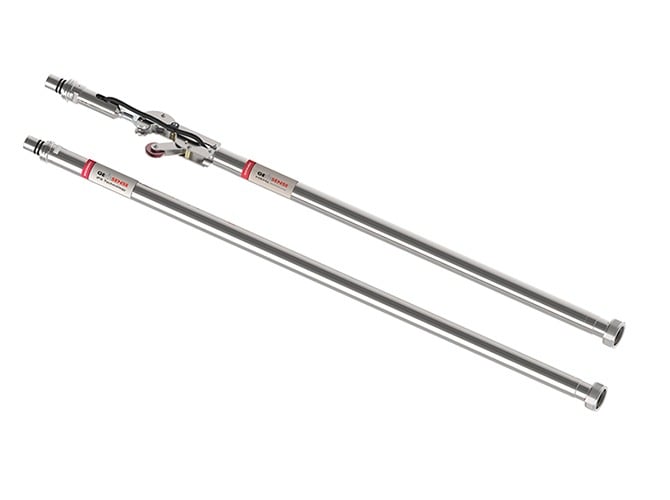

El Clino Extensómetro In Place 3D de Geosense combina un inclinómetro automático con un extensómetro magnético digital, permitiendo el monitoreo simultáneo de desplazamientos verticales y horizontales para un perfil 3D completo del sondaje.
El sistema integra sensores MEMS biaxiales y sensores magnéticos de posición en una configuración modular conectada por bus digital, lo que asegura lecturas precisas, rápidas y confiables.
Diseñado para instalaciones en fundaciones profundas, presas, túneles, muros pantalla y terraplenes, el IPI-X ofrece monitoreo continuo, bajo consumo energético y compatibilidad con sistemas inalámbricos WI-SOS 480 o registradores GeoLogger.
Ventajas:
-
Monitoreo combinado de asentamientos, levantamientos e inclinación (3D).
-
Sensores MEMS y magnéticos de alta resolución.
-
Configuración modular con longitudes de 0.5 a 2.5 m.
-
Comunicación digital rápida mediante bus integrado.
-
Compatible con sistemas de adquisición Geosense y WI-SOS 480.
-
Ideal para estructuras críticas y obras de gran escala.
-
Instalación vertical simple dentro de tuberías inclinométricas.
Características técnicas:
Sensor de asentamiento (IPX):
- Tipo: Posicional digital
- Rango: 400 mm (±170 mm)
- Espaciamiento mínimo: 1.5 m
- Resolución: 0.1 mm
- Precisión: ±1 mm
Sensor de inclinación (IPI):
- Tipo: MEMS biaxial
- Precisión: ±0.004° (±0.07 mm/m)
- Resolución: 0.0005° (±0.01 mm/m)
- Repetitividad: ±0.002° (±0.037 mm/m)
- Comunicación: RS-485 digital BUS
- Temperatura operativa: -40 a +85 °C
- Instalación: Vertical en tubería inclinométrica
