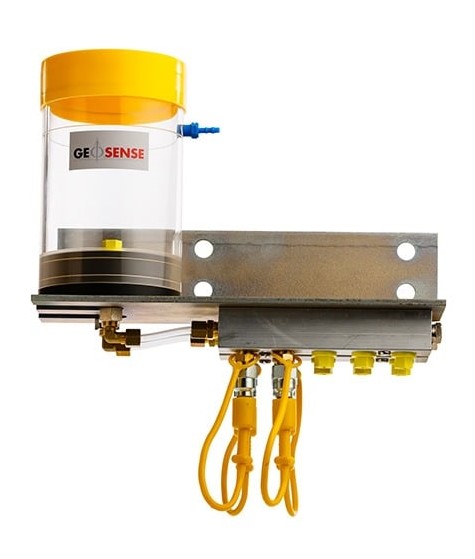

Celda de Asentamiento – Geosense
Marca:
Geosense
Modelo:
VWLSS – 200
Descripción:
La Celda de Asentamiento VWLSS-200 Liquid Settlement System de Geosense utiliza un sensor de cuerda vibrante conectado a una columna líquida para medir con precisión asentamientos o levantamientos del terreno. La celda se instala sobre una placa o anclaje y se vincula a un depósito ubicado en zona estable, generando una referencia hidráulica confiable. Su principio de presión hidrostática ofrece alta sensibilidad y permite obtener mediciones precisas en terraplenes, presas y rellenos de gran magnitud.
Ventajas:
-
Medición de asentamiento mediante columna líquida de alta sensibilidad.
-
Sensor de cuerda vibrante con excelente estabilidad a largo plazo.
-
Lecturas precisas incluso en zonas inaccesibles o cubiertas por relleno.
-
Ideal para estructuras de gran altura como presas y terraplenes.
-
Compatible con diferentes configuraciones de depósito (simple o múltiple).
-
Instalación flexible en placa de asentamiento o anclaje para perforaciones.
-
Sistema robusto con garantía de 2 años del fabricante.
Características técnicas:
- Rangos estándar: 7 m, 17 m.
- Tipo de sensor: Cuerda vibrante (VW).
- Precisión del sensor: ±0.1 % FS.
- Exactitud del sistema: Dependiente del sitio.
- Resolución: 0.025 % FS.
- Temperatura operativa: –20 °C a +80 °C.
- Componentes: Depósito, tubería líquida, celda VW montada en placa o anclaje.
- Aplicación: Monitoreo de asentamientos en presas, rellenos, terraplenes y obras de infraestructura.
