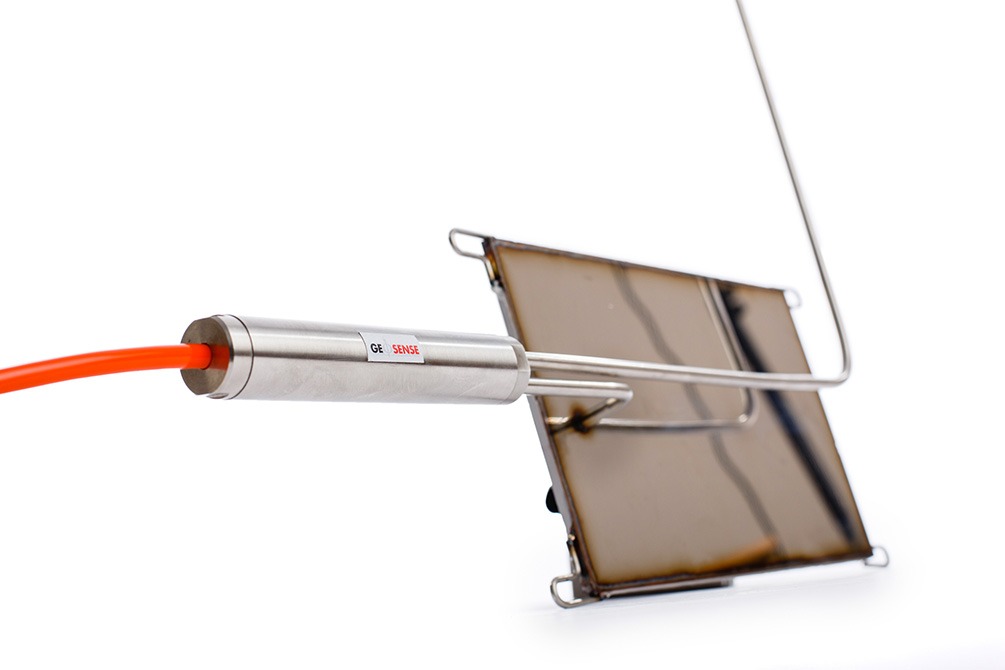

Celda de Presión NATM – Geosense
Marca:
Geosense
Modelo:
NPC-3000
Descripción:
La Celda de Presión NATM Geosense está diseñada para medir esfuerzos en revestimientos de shotcrete y concreto durante la construcción de túneles y obras subterráneas. Su estructura hermética de placas de acero inoxidable rellenas con fluido hidráulico convierte los cambios de presión en señales estables mediante un transductor remoto. Es adecuada para evaluar tensiones radiales y tangenciales en métodos NATM y aplicaciones de monitoreo estructural crítico.
Ventajas:
-
Construida con placas de acero inoxidable soldadas para alta rigidez.
-
Diseñada para medir esfuerzos en shotcrete y concreto en obras NATM.
-
Medición estable mediante cámara hidráulica de fluido desaireado.
-
Compatible con transductores VWDT 5000 o SGT 3000.
-
Puede re‐presurizarse mediante pinch tube para restablecer contacto con el concreto.
-
Adecuada para monitoreo radial y tangencial en túneles y excavaciones subterráneas.
Características técnicas:
- Rangos: 2, 3, 5, 7, 20, 35 MPa
- Over range: 150% FS
- Resolución: ±0.025% FS
- Exactitud: ±0.1% FS
- Linealidad: <0.5% FS
- Dimensiones: 100 × 200 mm; 150 × 250 mm
- Espesor: 5 mm
- Temperatura de operación: –20 °C a +80 °C
