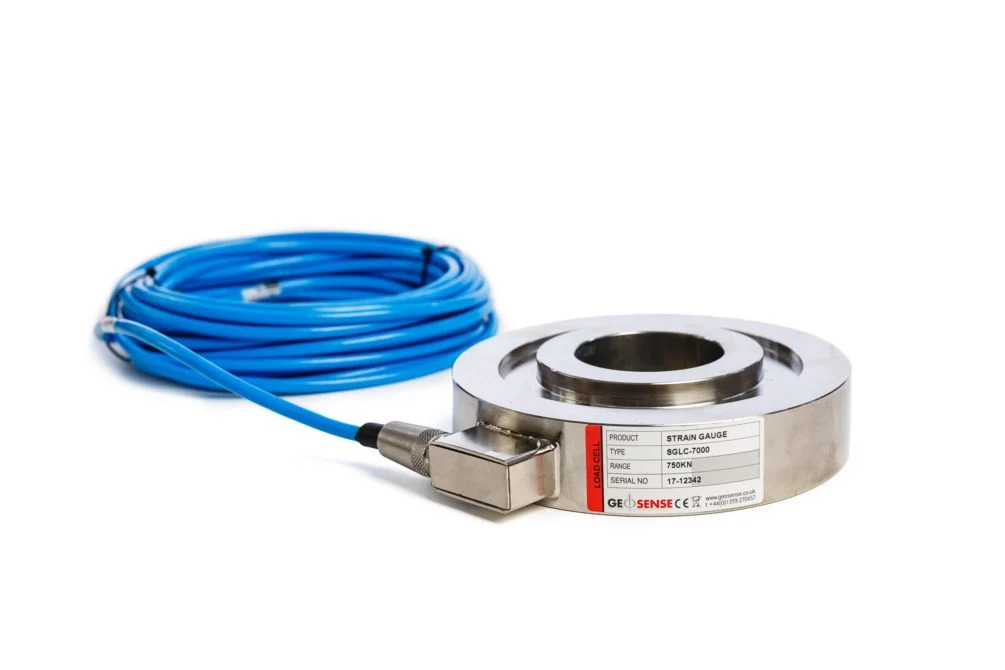

Celda de Carga – Geosense
Marca:
Geosense
Modelo:
SGLC-7000
Descripción:
La Celda de Carga SGLC-7000 de Geosense mide esfuerzos en anclajes y tendones mediante strain gauges configurados en puente Wheatstone, asegurando lecturas estables incluso ante cargas desuniformes. Su diseño de acero de alta resistencia incorpora compensación térmica y protección contra descargas atmosféricas. Puede conectarse a unidades portátiles o sistemas de adquisición para monitoreo continuo. Requiere superficies planas y placas de distribución para un desempeño óptimo.
Ventajas:
-
Compensación por cargas desuniformes mediante puente Wheatstone
-
Salida estable y proporcional al esfuerzo aplicado
-
Alojamiento central para anclajes, pernos y tendones
-
Protección contra variaciones de temperatura
-
Protección contra descargas atmosféricas
-
Construcción de acero de alta resistencia
-
Integración con dataloggers y unidades portátiles
Características técnicas:
- Rango: 300 a 2500 kN
- Resistencia del puente: 1400 Ω
- Sobrecarga permitida: hasta 130%
- Sensibilidad: 2.0 mV/V ±0.15%
- Exactitud: < ±0.3% FS
- Compensación térmica: -10°C a +60°C
- Señal de salida: 1.5 mV/V
- Alimentación: 5 a 15 V DC
- Temperatura operativa: -20°C a +70°C
