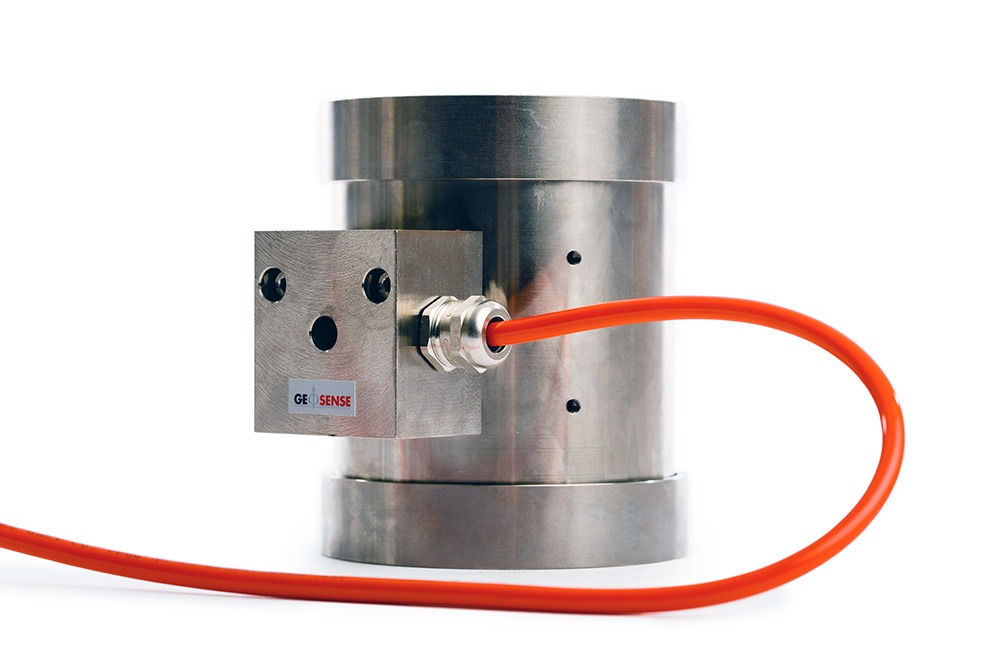

Celda de Carga de Cuerda Vibrante – Geosense
Marca:
Geosense
Modelo:
VWLC-5000
Descripción:
La Celda de Carga de Cuerda Vibrante Geosense VWLC-5000 está diseñada para medir cargas en anclajes, pernos de roca y tendones mediante sensores de cuerda vibrante dispuestos de forma equidistante alrededor del cilindro. Su configuración multisensor permite obtener mediciones precisas incluso ante cargas ligeramente excéntricas. El orificio central facilita la instalación en sistemas de anclaje y su señal de salida es compatible con lecturas directas o adquisición remota.
Ventajas:
-
Medición precisa mediante múltiples sensores de cuerda vibrante.
-
Alto desempeño ante cargas excéntricas gracias al arreglo multisensor.
-
Diseñada con orificio central para anclajes, pernos y tendones.
-
Compatible con lectura directa o integración a data loggers Geosense.
-
Distribución uniforme de carga mediante placas de soporte rígidas.
-
Ideal para tensionamiento controlado en anclajes multistrand.
Características técnicas:
- Termistor: 3 kΩ @ 25 °C
- Diámetros internos disponibles: 25 / 50 / 77 / 112 / 144 / 165 / 190 / 225 / 230 mm
- Exactitud: 0.5% FS (0.25% FS disponible bajo pedido)
- Resolución: 0.05% FS
- Salida: 1200–2800 Hz
- Temperatura de operación: –20 °C a +80 °C
