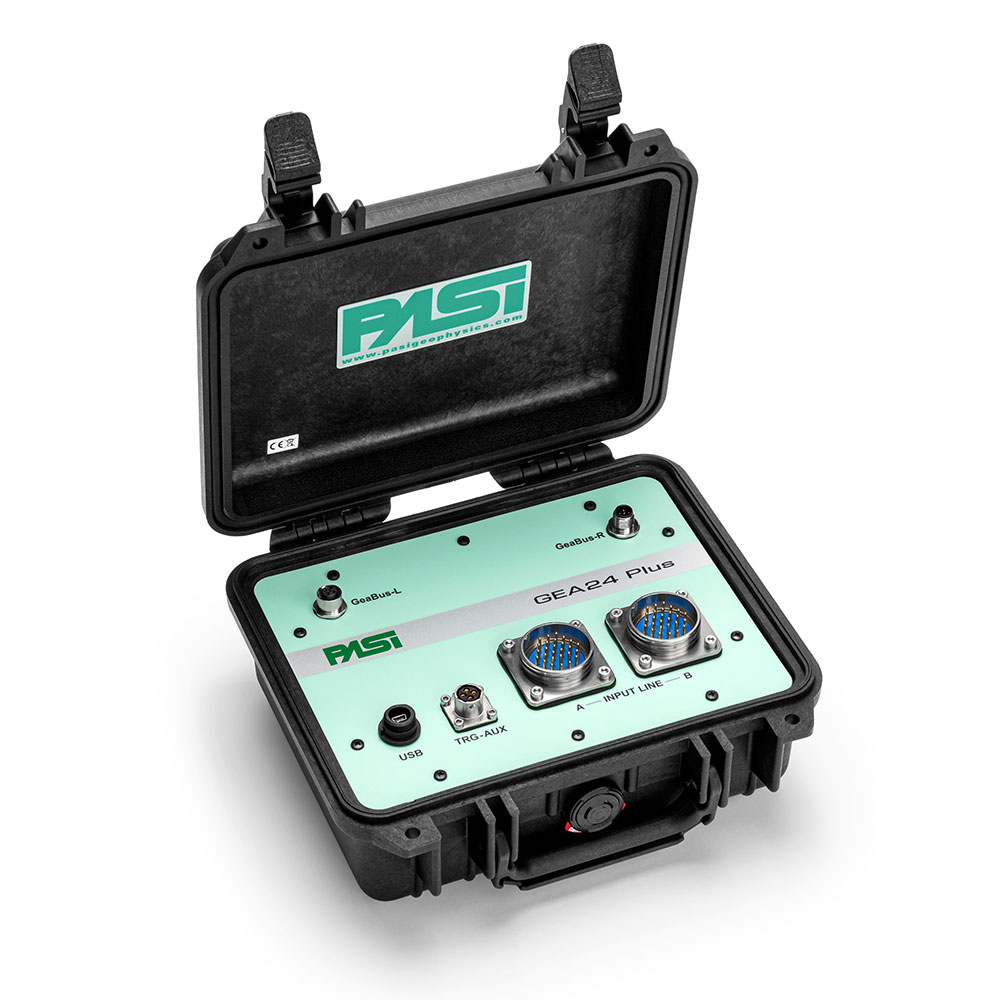

Sismógrafo de 48, 72 y 96 canales – PASI
Marca:
PASI
Modelo:
GEA24 Plus
Descripción:
El sismógrafo modular GEA24 Plus de PASI es un sistema de adquisición de datos sísmicos de 24 canales, diseñado para configuraciones multicanal de 48, 72 y 96 geófonos mediante la conexión en cadena de varias unidades.
Cada módulo integra conversión analógico-digital sigma-delta real de 24 bits, permitiendo registros de alta resolución para aplicaciones sísmicas activas y pasivas. Su arquitectura modular permite diseñar líneas sísmicas flexibles, adaptadas a distintas metodologías de exploración geofísica, desde refracción y reflexión sísmica hasta ondas superficiales, ensayos en sondeo y análisis HVSR/Nakamura.
El sistema puede ser controlado desde un PC externo mediante el software GEA Manager, que facilita la configuración de la geometría de campo, la secuencia de geófonos y la gestión de los componentes conectados dentro del sistema GEA.
Ventajas:
-
Sistema modular escalable para configuraciones de 48, 72 y 96 canales.
-
Conversión de datos de 24 bits para registros sísmicos de alta resolución.
-
Compatible con geófonos analógicos de distintas frecuencias de resonancia.
-
Permite adquisiciones sísmicas activas y pasivas en campo.
-
Configuración de geometría asistida mediante software GEA Manager.
-
Conexión en cadena mediante GEA PowerLink y cables GEA Bus.
-
Aplicable en refracción, reflexión, ondas superficiales, sondeos y HVSR/Nakamura.
-
Caja PELI resistente a golpes, apta para condiciones exigentes de campo.
Características técnicas:
- Número de canales: 24 canales + canal AUX por unidad.
- Configuración ampliable: 48, 72 y 96 canales mediante conexión de varias unidades GEA24 Plus.
- Conversión de datos: convertidor analógico-digital sigma-delta real de 24 bits.
- Rango dinámico: 144 dB del sistema; >117 dB instantáneo a 1 ksps.
- Ganancia del preamplificador: baja 0 dB / alta 52 dB, seleccionable por software.
- Impedancia de entrada: 2 MΩ // 22 nF.
- Apilamiento: número ilimitado de apilamientos.
- Canal AUX: 1 canal para disparador u otra señal de entrada.
- Interfaz de comunicación: puerto USB 2.0 para PC externo.
- Formato de datos: SEG2, con otros formatos disponibles bajo solicitud.
- Alimentación: 5 VDC desde USB, 0.25 A.
- Temperatura de operación y almacenamiento: -30 °C a +80 °C.
- Humedad: 80% de humedad relativa, sin condensación.
- Dimensiones: 27 cm x 24 cm x 10.5 cm.
- Peso: 3 kg.
- Protección: caja PELI resistente a golpes, IP67.
Intervalo de muestreo:
Adquisición única activa y pasiva:
- 1 a 6 canales: hasta 31.25 μs / 32000 Hz.
- 7 a 12 canales: hasta 62.5 μs / 16000 Hz.
- 13 a 24 canales: hasta 125 μs / 8000 Hz.
Adquisiciones continuas pasivas:
- 1 a 3 canales: hasta 500 μs / 2000 Hz.
- 4 a 6 canales: hasta 1 ms / 1000 Hz.
- 7 a 12 canales: hasta 2 ms / 500 Hz.
- 13 a 24 canales: hasta 4 ms / 250 Hz.
Filtros y adquisición:
- Filtros paso bajo: 125, 200, 500 y 1000 Hz.
- Filtros paso alto: 10, 20, 30, 40, 50, 70, 100, 150, 200, 300 y 400 Hz.
- Filtro de rechazo de banda: 50 / 60 Hz + armónicos.
- Trigger: contacto normalmente cerrado, contacto normalmente abierto, señal analógica y disparo TTL.
- Monitor de ruido: visualización en tiempo real de todos los canales y disparador.
- Prueba de geófonos: ruido, impedancia, sensibilidad, frecuencia y amortiguación.
- Visualización de trazas: traza ondulada / área variable.
Metodologías aplicables:
- Refracción sísmica.
- Reflexión sísmica.
- Ondas superficiales.
- Exploración sísmica en sondeo.
- HVSR / Nakamura.
- Estudios Vs30.
- Caracterización dinámica del subsuelo.
