Monitor Ultrasónico para Cross-Hole – Piletest
Marca:
Piletest
Modelo:
CHUM
Descripción:
El monitor ultrasónico para Cross-Hole de Piletest usa el método de “Cross-Hole ultrasónico” o “Cross-Hole Sonic Logging (CLS)” para realizar un control de calidad de cimentaciones profundas de alta resolución, según la norma ASTM D6760-16.
El sistema utiliza ondas ultrasónicas enviadas desde un emisor a un receptor mientras ambos suben a través de tubos embebidos en el hormigón llenos de agua. El tiempo de llegada y la energía medidos están directamente relacionados con la calidad del hormigón.
Con CHUM se puede realizar también el ensayo ultrasónico en un único tubo (SHUT, Singe Hole Ultrasoning Testing) y tomografía en dos y tres dimensiones.
Ventajas:
-
Fácil de usar: El software es muy fácil de usar, lo que permite dominar el CHUM en menos de un día. No suele ser necesaria una formación adicional costosa.
-
Potentes funciones de tomografía.
-
A diferencia de otros sistemas basados en un ordenador incorporado (que pronto puede quedar obsoleto), CHUM se conecta al puerto USB de su ordenador, su portátil o su tableta PC.
-
El conjunto básico de CHUM incluye todo lo necesario para realizar diagrafías ultrasónicas (CSL) y tomografía 2D.
-

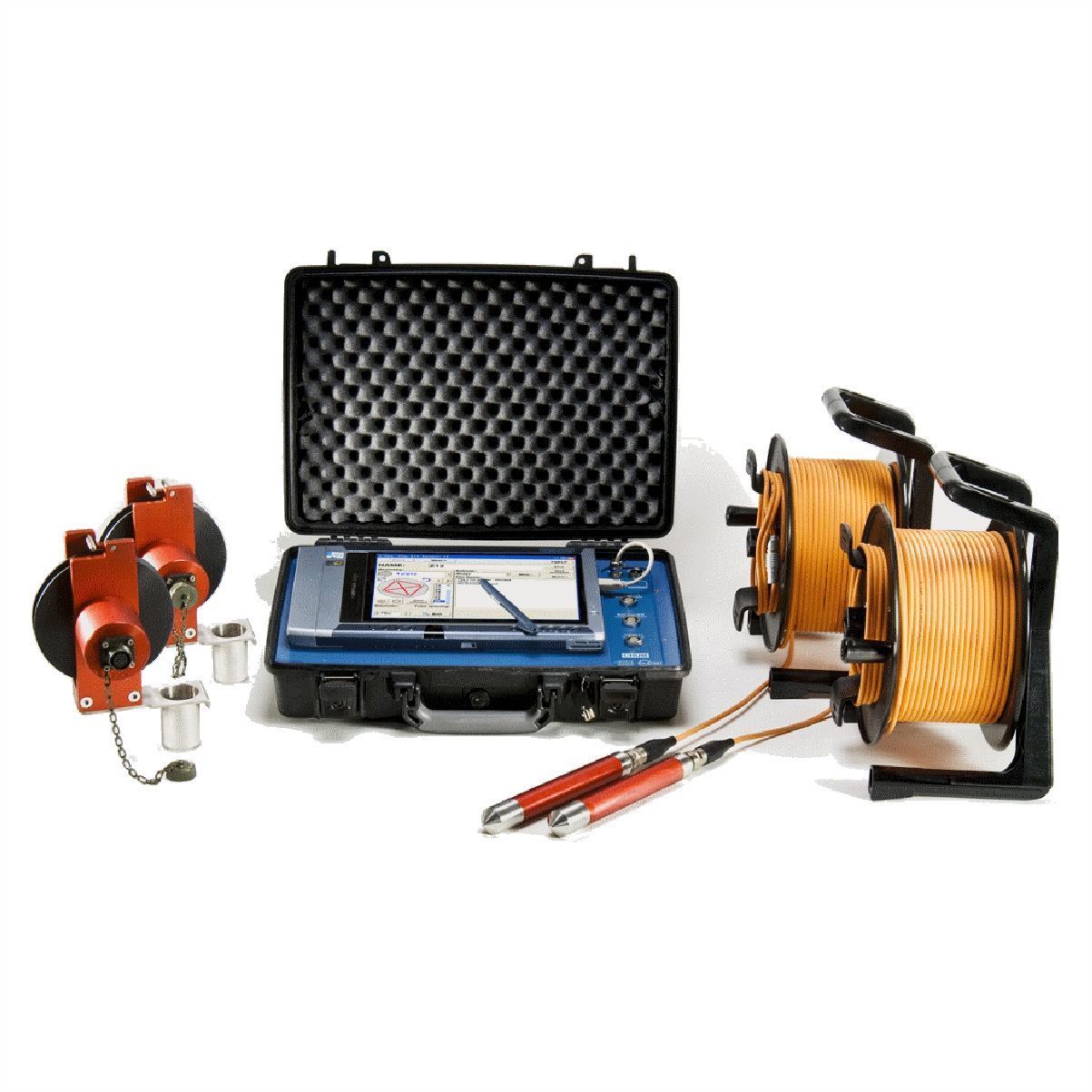

El sistema CHUM incluye: dos sondas ultrasónicas emisoras y receptoras, dos carretes de cable de 50 m, dos poleas instrumentadas para medir la profundidad, cables para las poleas y adaptador de corriente.
-
Opcional: carretes de cable de 100 m y 150 m | tomografía 3D.
-
Programa de ordenador para realizar el ensayo, analizar los resultados y preparar informes.
Características técnicas:
- Transductores: Transceptores de doble propósito (emisor y receptor), 50kHz nominales, carcasa resistente a la presión, 25 mm de diámetro.
- Frecuencia de muestreo: 500kHz (2μS de resolución).
- Ganancia: 8 niveles automáticos de control de aumento de energía.
- Cables: Poliuretano de alta resistencia enrollados en un carrete.
- Carretes de cables disponibles: 50 m, 100 m, 150 m
- Medidores de profundidad: Dos poleas instrumentadas de 24 bit. Error <0.1%.
- Cumplimiento de Normativas: ASTM D6760 –16 | AFNOR NF P 94-160-1 (2000)
- Longitud de los pilotes: Desde 1 hasta 145 m.
- Espaciado de tubos: Hasta 5 m en hormigón sano.
- Productividad: Hasta 3000 m/día por un solo operador.
- Almacenamiento: Ilimitado
- Requerimiento para PC: Windows 2000 / XP / Vista / Win7 / Win8 / Win10. Resolución 800 x 600
- Informes: Curvas de tiempo de llegada, energía y velocidad de onda, presentación en “cascada”, tomografía 3D y fuzzy-logic.
- Idiomas: Múltiples idiomas para la interfaz de usuario y confección de informes.
- Fuente de alimentación: Batería recargable de ion litio 11.1V—4.4Ah (hasta 2 jornadas de trabajo).
- Carcasa: Robusta, resistente al agua y a las condiciones ambientales.
- Rango de temperatura de funcionamiento: -25 °C a +60 °C
- Dimensiones: 430 mm de largo x 325 mm de ancho x 105 mm de alto
- Peso: 3.8 kg (solo el maletín)
