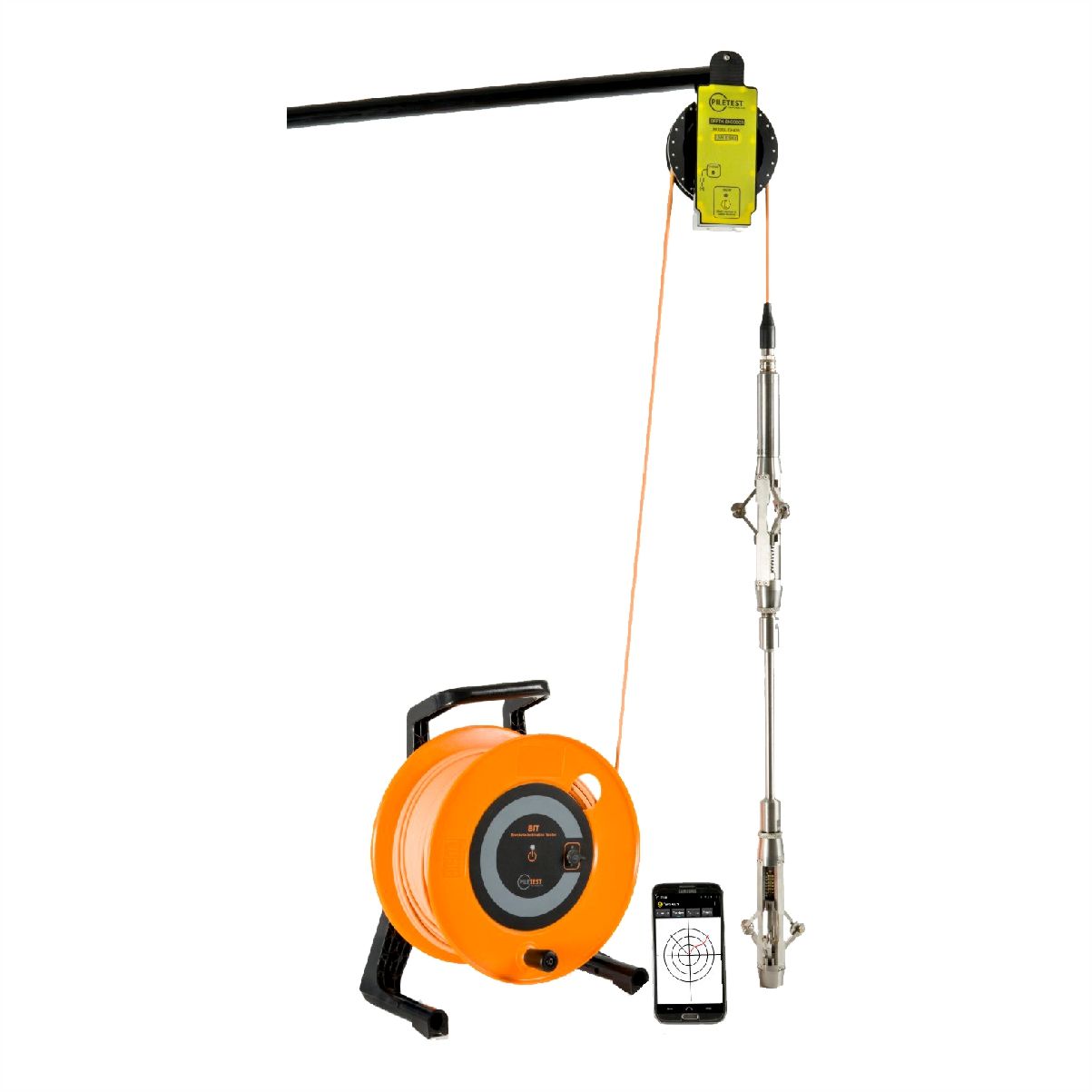

Medidor de Inclinación en Perforaciones – Piletest
Marca:
Piletest
Modelo:
BIT
Descripción:
El medidor de inclinación en perforaciones de Piletest (BIT) permite evaluar la desviación del eje de pilotes respecto a la vertical de forma rápida y precisa. Todas las especificaciones de pilotes prescriben la desviación permitida del eje del pilote con la vertical. Los límites típicos varían entre 1.33% (ICE, Reino Unido) y 2% (FHWA, EE.UU.). En pantallas continuas y en pantallas de pilotes secantes, la especificación suele ser aún más restrictiva.
A diferencia de los sistemas tradicionales, BIT utiliza la misma barrena o cazo como centrador, eliminando así la necesidad de un equipo de medida voluminoso. El BIT permite la determinación rápida y precisa de la inclinación, tanto en perforaciones en seco como en húmedo, verticales e inclinadas.
Las grandes perforaciones y los módulos de pantalla pueden ser probados rápidamente varias veces durante el avance para permitir una acción correctiva en tiempo real. Una vez terminado el pilote, su inclinación se puede medir a través de los tubos de acceso para el ensayo ultrasónico “Cross-Hole”.
Ventajas:
-
Cumple con el estándar ASTM D8232-18
-
Equipo BIT, gestionado por un microcontrolador, con tecnología inalámbrica para la comunicación con periféricos y cable resistente para conectar con el sensor.
-
Sensor que incluye un inclinómetro biaxial de precisión y un giroscopio, resistente al agua hasta 160 m.
-
Contador de profundidad inalámbrico.
-
Teléfono inteligente o tableta con sistema operativo Android y comunicación Bluetooth (no incluido).
-
Adaptador para tubos embebidos.
Características técnicas:
- Inclinómetro: MEMS, con doble eje, con compensación de temperatura.
- Giroscopio: MEMS, con compensación automática de deriva.
- Medidor de profundidad: Inalámbrico (Zigbee) con batería interna de 1400 mAh y adaptador para cargador magnético.
- Conexión inalámbrica: Bluetooth, 2.4 Ghz.
- Profundidad de perforación: 5 m -140 m
- Diámetro de perforación: Ilimitado
- Productividad: 10 – 20 minutos por perforación (típico).
- Precisión: Menor que 0,1% (0,07°)
- Controlador mínimo: Teléfono inteligente con sistema operativo Android y con conexión Bluetooth.
- Informes: Generado en el ordenador de la oficina, incluye la vista en planta del eje del pilote, sección vertical en la dirección de la máxima inclinación y otros.
- Suministro de energía: Batería interna recargable de ion litio 7.4 V y 500 mAh, suficiente para una jornada de trabajo | Adaptador/cargador AC incluido.
- Protección del sensor: IP68
- Temperatura de trabajo: -10 °C a +50 °C
- Peso: 12 Kg
